中频炉布袋除尘器

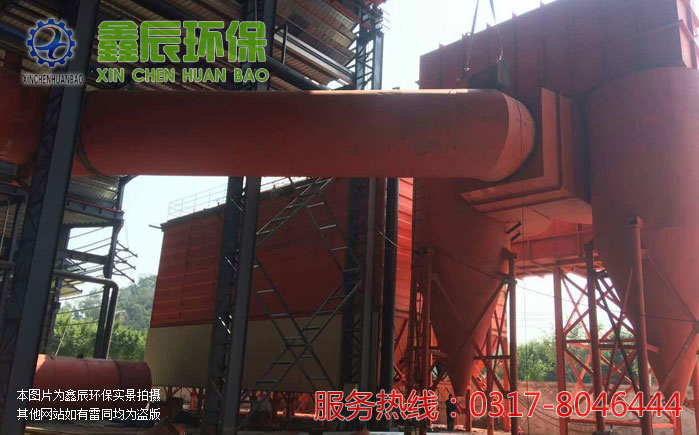

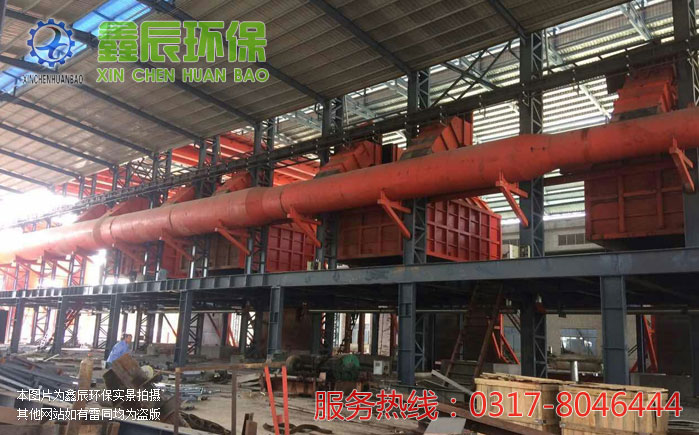

中频炉冶炼过程中，会产生大量的烟尘散发于空气中，严重污染环境，同时也影响工人的健康。中频炉净化系统工艺流程的设计考虑中频炉设备冶炼工况，烟气的捕集形式采用低位伞形移动罩形式，含尘气体通过主烟气管道引入一台LQM型脉冲布袋除尘器净化，净化后的洁净气体再通过一台引风机送入排气筒排入大气。在改善环境的同时保证了正常冶工况，防止大气污染起到良好的效果。

1.污染源：化铁炉有两种：一种为中频炉或工频炉，用电加热，属于比较清洁的生产；另外一种为坩埚，俗称土炉，使用燃料——焦炭加热，这种炉产生烟气量大，已被限制使用。化铁产生的废气主要是粉（烟）尘，它含有、PbO、ZnO、Cu、Pb、Zn、Sn等，粒径大都在0.5 μm以下。某环境监测站曾对未治理时化铁炉粉尘无组织排放进行监测，粉尘监测结果高达32.1 g/m3，而国家现在排放标准只有30 mg/m3，严重超出排放标准。

2.中频炉除尘器原理与特点当含尘气通过滤袋时，细小的气体分子通过粘有粉尘层的滤布空隙，而大颗粒的粉尘被阻断通过，由于重力沉降作用，掉落到灰斗。当滤布表面粉尘不断加厚，阻力不断加大，空隙不断减小，气流很难通过，粉尘层积累到一定程度，需利用各种清灰方式清空滤袋。袋式除尘器具有如下特点：①除尘效率高，除尘效率可达99.99%，出口含尘浓度只有10 mg/m3；②适应性强，能处理不同类型的颗粒物，处理容量可大可小；③操作弹性大，入口气体含尘浓度变化较大时，对除尘效率影响不大；④结构简单，使用灵活，便于回收干料，不存在污泥处理。

3.中频炉除尘器（烟）尘治理工艺一般流程如下：

1）化铁炉粉（烟）尘

2）集尘罩抽出烟气 总烟管道 沉降室

3）冷空气

4）烟囱排空 排气筒 引风机 布袋除尘器

4. 影响中频炉除尘器除尘效果的因素

(1)滤袋的选择：滤袋应选择耐磨耐高温的材质，有玻纤布/毡，NOMEX、针刺毡、P84针刺毡等，考虑到滤袋的耐磨性、耐用高温以及费用等因素，化铜行业一般选用NOMEX针刺毡。(2)温度的控制：一般NOMEX滤袋承受温度为200 ℃，所以处理设施进口温度应控制在200 ℃以下，通过长烟管后的烟气到达除尘器箱体时，温度都能降到200 ℃以下，特殊情况时，可进行水冷，在总烟管处安装冷却器　(3)风机选用：引风机比送风机效果好。 (4)机械除尘比人工除尘方便、干净，但机械除尘费用高，现大多采用脉冲除尘法。 (5)漏风与阻力：理论上计算袋式除尘器除尘效率达99.99%，但实测中达不到，主要是漏风和阻力的影响，漏风率越低，除尘效果越好；阻力对除尘效果有一定影响，经常清空滤袋，减少阻力，可提高除尘效果。(6)集尘罩应尽量接近炉头，使粉尘更容易进入罩内，增加集尘量，减少无组织排放污染　(7)设备维护：仪器设备及布袋容易损坏应及时维修和更换布袋。(8)气流速度：在1～3 m/s气流速度下，除尘效果最佳，一般风速控制在2～4 m/s。(9)过滤面积：过滤面积越大，除尘效率越高，但造价会相应提高。所以应预先计算风量，然后选择相应的除尘器型号。(10)二级除尘：在除尘器箱体前装有沉降室，形成二级除尘。沉降室可除去一部分大颗粒粉尘，降低温度，减少除尘器压力。
